Beschreibung

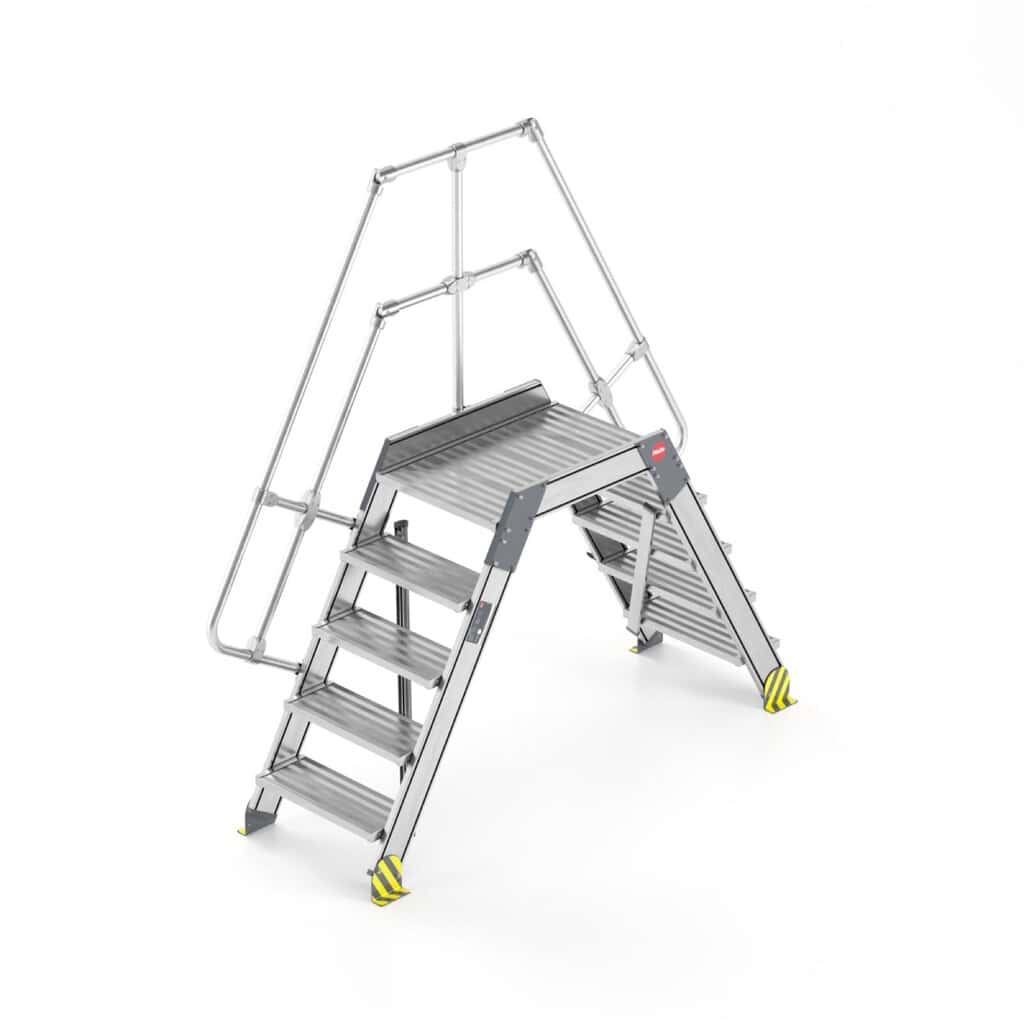

Hailo Überstieg stationär 60°
Wo Beschäftigte regelmäßig Rohrleitungen, Förderstrecken oder Maschinenteile überqueren, ersetzt ein fest montierter Überstieg das Klettern über das Hindernis. Hailo baut den Überstieg aus Aluminium im Baukastensystem, mit geriffelten Stufen auf beiden Seiten und einer 90 cm langen Plattform. Sie wählen Stufenbreite und Stufenzahl passend zur Höhe des Hindernisses, die Neigung beträgt auf beiden Seiten 60°.
Ausstattung
- Neigung 60° auf beiden Seiten
- Plattformlänge 900 mm, lichte Plattformtiefe 590 mm
- Stufentiefe 225 mm, Stufen und Podest rutschhemmend geriffelt
- Handlauf Ø 40 mm mit Geländer einseitig, zweiter Handlauf als Zubehör
- Aluminium AlMg3 / AlMgSi 0,5, Lieferung in vormontierten Baugruppen mit Montageanleitung
- Gewicht je nach Ausführung 43 kg bis 124 kg
Welche Ausführung passt?
Entscheidend ist die lichte Höhe, also die Höhe, die der Überstieg frei überbrückt. Mit 3 Stufen sind es 70 cm, mit 10 Stufen 2,42 m. Die Stufenbreite von 60 cm reicht für eine Person mit Werkzeug, 80 cm oder 100 cm wählen Sie für Begegnungsverkehr oder wenn Material getragen wird. Die 60°-Ausführung ist steiler und braucht weniger Stellfläche vor und hinter dem Hindernis. Für häufiges Begehen mit Werkzeug in der Hand ist die flachere 45°-Ausführung angenehmer.
Maße und Gewichte
| Stufen | Lichte Höhe | Gesamthöhe | Gesamttiefe | Gewicht 600 mm | Gewicht 800 mm | Gewicht 1000 mm |
|---|---|---|---|---|---|---|
| 3 | 700 mm | 1.840 mm | 1.885 mm | 43 kg | 47 kg | 51 kg |
| 4 | 950 mm | 2.090 mm | 2.145 mm | 55 kg | 60 kg | 65 kg |
| 5 | 1.190 mm | 2.330 mm | 2.430 mm | 63 kg | 69 kg | 75 kg |
| 6 | 1.435 mm | 2.575 mm | 2.840 mm | 72 kg | 78 kg | 85 kg |
| 7 | 1.680 mm | 2.820 mm | 3.120 mm | 80 kg | 88 kg | 95 kg |
| 8 | 1.925 mm | 3.065 mm | 3.400 mm | 88 kg | 96 kg | 105 kg |
| 9 | 2.170 mm | 3.310 mm | 3.690 mm | 96 kg | 105 kg | 115 kg |
| 10 | 2.415 mm | 3.555 mm | 3.970 mm | 104 kg | 114 kg | 124 kg |
Artikelnummern
| Stufenbreite | Stufen | Hailo-Art.-Nr. | GTIN |
|---|---|---|---|
| 600 mm | 3 | 6067421 | 4007126262585 |
| 600 mm | 4 | 6067431 | 4007126262592 |
| 600 mm | 5 | 6067441 | 4007126263209 |
| 600 mm | 6 | 6067451 | 4007126263216 |
| 600 mm | 7 | 6067461 | 4007126263223 |
| 600 mm | 8 | 6067471 | 4007126263230 |
| 600 mm | 9 | 6067481 | 4007126263247 |
| 600 mm | 10 | 6067491 | 4007126263254 |
| 800 mm | 3 | 6067501 | 4007126263940 |
| 800 mm | 4 | 6067511 | 4007126263957 |
| 800 mm | 5 | 6067521 | 4007126263964 |
| 800 mm | 6 | 6067531 | 4007126263971 |
| 800 mm | 7 | 6067541 | 4007126263988 |
| 800 mm | 8 | 6067561 | 4007126263995 |
| 800 mm | 9 | 6067581 | 4007126264602 |
| 800 mm | 10 | 6067591 | 4007126264619 |
| 1000 mm | 3 | 6067611 | 4007126262608 |
| 1000 mm | 4 | 6067621 | 4007126262615 |
| 1000 mm | 5 | 6067631 | 4007126262622 |
| 1000 mm | 6 | 6067641 | 4007126262639 |
| 1000 mm | 7 | 6067651 | 4007126262646 |
| 1000 mm | 8 | 6067661 | 4007126262653 |
| 1000 mm | 9 | 6067671 | 4007126262660 |
| 1000 mm | 10 | 6067681 | 4007126262677 |
Häufige Fragen
Wie hoch darf das Hindernis sein?
Die lichte Höhe reicht bei 60° Neigung von 70 cm mit 3 Stufen bis 2,42 m mit 10 Stufen. Die Werte je Stufenzahl stehen in der Tabelle.
Brauche ich den zweiten Handlauf?
Serienmäßig hat der Überstieg einen Handlauf mit Geländer auf einer Seite. Hailo weist darauf hin, dass nach DIN EN ISO 14122-3 bei einem Wandabstand über 120 mm ein zweiter Handlauf erforderlich ist. Er ist als Zubehör passend zur Stufenzahl erhältlich.
Nach welcher Norm ist der Überstieg gebaut?
Hailo fertigt die Überstiege nach EN ISO 14122 für ortsfeste Zugänge zu maschinellen Anlagen sowie nach EN 131-7.
Wie wird geliefert?
Die Lieferung erfolgt per Spedition direkt vom Hersteller in vormontierten Baugruppen, laut Hersteller in etwa 5 bis 7 Werktagen. Die Versandkosten sehen Sie im Warenkorb.
Technische Angaben laut Hersteller, Stand Oktober 2026 (Produktseite Hailo Professional).
Fragen zur passenden Ausführung?
Nennen Sie uns die Höhe des Hindernisses oder der Arbeitsebene und den verfügbaren Platz. Wir prüfen mit Ihnen Neigung, Stufenbreite und Stufenzahl.
