Beschreibung

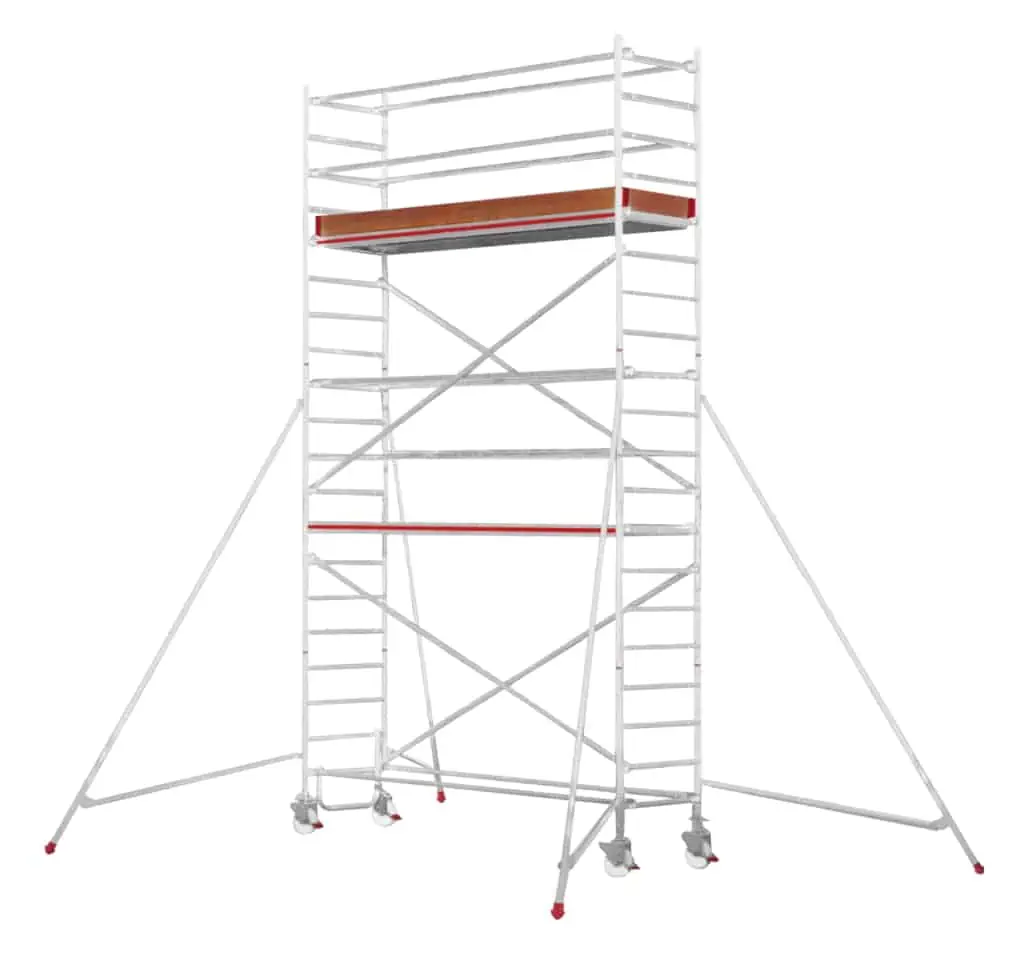

Hymer – Fahrgerüst mit Ausleger | 2,45 x 0,80 m | 8771
Das Hymer – Fahrgerüst mit Ausleger | 2,45 x 0,80 m | 8771
Die Vorteile des Hymer – Fahrgerüst mit Ausleger | 2,45 x 0,80 m | 8771 auf einen Blick
- Ideal geeignet für Dach- und Fassadenarbeiten.
- Schneller Auf- und Abbau durch massive Klickverschlüsse an Streben und Diagonalen und Verwendung einer Bühne je Etage.
- Extrem robuste Ausführung durch massive, geschweißte Rahmenteile.
- Inkl. HYMER-Lifter, mit dem sich Diagonalen und Verstrebungen schnell und sicher von unten ein- und aushängen lassen.
- Sehr geräumige Bühne (2,45×0,65 m), wetterfest und rutschsicher.
- Inkl. 4 höhenverstellbarer Lenkrollen (Ø 200 mm) für den Ausgleich von Bodenunebenheiten.
- Ab 4,40 m Reichhöhe inkl. teleskopierbarer Ausleger mit Bajonett-Verschluss zur bequemen Montage vom Boden aus und zum Ausgleich von Bodenunebenheiten.
- Hinweis: Jedem Gerüst liegt eine Aufbau- und Gebrauchsanweisung bei, der die erforderliche Anzahl von Zusatzteilen für Wandbefestigung oder Ballastierung zu entnehmen ist.
Das Hymer – Fahrgerüst mit Ausleger | 2,45 x 0,80 m | 8771 in der Übersicht:
| 8771 Fahrgerüst mit Ausleger | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bestell- nummer | Bezeichnung | 877103 | 877104 | 877105 | 877106 | 877107 | 877108 | 877109 | 877110 | 877111 | 877112 | 877113 | Gewicht ca. kg |
| Reichhöhe ca. m | 3.4 | 4.4 | 5.4 | 6.4 | 7.4 | 8.4 | 9.4 | 10.4 | 11.4 | 12.4 | 13.4 | ||
| Gerüsthöhe ca. m | 2.64 | 3.64 | 4.64 | 5.64 | 6.64 | 7.64 | 8.64 | 9.64 | 10.64 | 11.64 | 12.64 | ||
| Standhöhe ca. m | 1.4 | 2.4 | 3.4 | 4.4 | 5.4 | 6.4 | 7.4 | 8.4 | 9.4 | 10.4 | 11.4 | ||
| Bühnenlänge ca. m | 2.45 | 2.45 | 2.45 | 2.45 | 2.45 | 2.45 | 2.45 | 2.45 | 2.45 | 2.45 | 2.45 | ||
| Rahmenteilbreite ca. m | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
| Einzelelemente / Stückliste | |||||||||||||
| 607122 | Rahmenteil Alu mit 8 Sprossen | 2 | 2 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 8.5 |
| 607123 | Rahmenteil Alu mit 4 Sprossen | 0 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | 0 | 4.8 |
| 677124 | Bühne mit Durchstiegsklappe | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 17.6 |
| 637144 | Einstiegsbügel kurz | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1.1 |
| 79631 | Bordbrett Längsseite | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3.5 |
| 79634 | Bordbrett Stirnseite | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 1 |
| 77268 | Bordbretthalter | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 0.2 |
| 677127 | Diagonale | 2 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 2.8 |
| 637827 | Diagonale | 5 | 6 | 10 | 10 | 14 | 14 | 18 | 18 | 22 | 22 | 26 | 2.4 |
| 707036 | Ausleger Basisteil+Erweiterungsteil | 0 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 6.5 |
| 637150 | Lenkrolle Ø 200 mm mit Spindel | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 5.7 |
| 7760 | Sicherungsstecker groß | 0 | 4 | 4 | 8 | 8 | 12 | 12 | 16 | 16 | 20 | 20 | 0.1 |
| 605199 | HYMER-Lifter | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0.7 |
| 95632 | Aufbau- und Verwendungsanleitung | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 95862 | Aufbau- und Verwendungsanleitung FR/AT | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| Gesamtgewicht ca. kg | 85.9 | 125 | 162.4 | 175.2 | 212.6 | 225.4 | 262.8 | 275.6 | 313 | 325.8 | 363.2 | ||
| Zusatzteile für Aufbau mit Höhenversatz | 877103 | 877104 | 877105 | 877106 | 877107 | 877108 | 877109 | 877110 | 877111 | 877112 | 877113 | Gewicht ca. kg |
|
| 607123 | Rahmenteil Alu mit 4 Sprossen | nicht möglich | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 4.8 |
| 677127 | Diagonale | nicht möglich | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2.8 |
Ballastierungstabelle zu Hymer – Fahrgerüst mit Ausleger | 2,45 x 0,80 m | 8771
